कॉलम फुटिंग क्या है और इसे बनाते समय किन बातों का ध्यान रखें?

कॉलम फ़ुटिंग्स क्या है और एक मज़बूत घर बनाने के लिए इसका मज़बूत होना कितना महत्व रखता है ताकि जिंदगी भर की कमाई का बड़ा हिस्सा छोटी-छोटी गलतियों की वजह से व्यर्थ ना हो।

मकान बनाना हर इंसान के जीवन का एक सबसे बड़ा सपना होता है। इस सपने को पूरा करने में जिंदगी भर की जमा-पूंजी लग जाती है। इसलिए, हर कोई चाहता है कि उसका घर सुंदर होने के साथ-साथ इतना मजबूत हो कि वह पीढ़ियों तक सुरक्षित रहे। जब भी घर की मजबूती की बात आती है, तो हमारे दिमाग में सबसे पहला शब्द आता है — नींव (Foundation)।

लेकिन क्या आप जानते हैं कि नींव की असली ताकत कहाँ से आती है?

सिविल इंजीनियरिंग और सिविल कंस्ट्रक्शन की भाषा में कहें तो नींव का सबसे पहला और सबसे महत्वपूर्ण तकनीकी हिस्सा होता है — फुटिंग (Footing)।

आज के इस विस्तृत (Detailed) लेख में हम जानेंगे कि Footing क्या है, यह कितने प्रकार की होती है, और घर बनाते समय फुटिंग के काम में कौन-कौन सी सावधानियां रखनी चाहिए, ताकि आपका मकान भूकंपरोधी और सालों साल अटूट बना रहे।

1.फुटिंग (Footing) क्या है? (What is Column Footing in Hindi)

सरल शब्दों में कहें तो, फुटिंग (Footing) वह पहला कंक्रीट और लोहे का ढांचा है जो सीधे जमीन के संपर्क में रहता है और पूरे घर (कॉलम, बीम और स्लैब) के वजन को सुरक्षित रूप से मिट्टी (Soil) पर ट्रांसफर करता है।

इसे आप एक उदाहरण से समझ सकते हैं। जब हम रेगिस्तान या बर्फ पर चलते हैं, तो हमारे पैर धंसने लगते हैं। लेकिन अगर हम पैरों के नीचे एक चौड़ा तख्ता बांध लें, तो हम नहीं धंसेंगे क्योंकि हमारा वजन बड़े एरिया में फैल जाता है।

ठीक इसी तरह, कॉलम (Column) बहुत पतले होते हैं। अगर सीधे कॉलम को जमीन पर खड़ा कर दिया जाए, तो भारी वजन के कारण वह जमीन में धंस सकता है। इस धंसने की प्रक्रिया को रोकने के लिए कॉलम के नीचे एक चौड़ा कंक्रीट का बेस बनाया जाता है, जिसे Footing कहते हैं।

फुटिंग का मुख्य उद्देश्य (Purpose of Footing)

1. मकान के पूरे लोड (Dead Load और Live Load) को जमीन पर बराबर फैलाना।

2. घर को एक मजबूत और समतल (Level) बेस प्रदान करना।

3. कॉलम को नीचे धंसने (Settlement) से बचाना।

4.भूकंप या तेज हवाओं के दौरान मकान को पलटने (Overturning) से रोकना।

2. फुटिंग के प्रमुख प्रकार (Types of Footing Used in House Construction)

मिट्टी की क्षमता (Soil Bearing Capacity) और मकान की मंजिलों (Floors) के आधार पर अलग-अलग प्रकार की फुटिंग का उपयोग किया जाता है। मुख्य रूप से ये निम्नलिखित प्रकार की होती हैं:

क. आइसोलेटेड फुटिंग (Isolated Footing / Pad Footing)

यह भारत में आवासीय मकानों (Residential Buildings) के निर्माण में सबसे ज्यादा उपयोग होने वाली फुटिंग है। जब एक फुटिंग के ऊपर केवल एक ही कॉलम खड़ा किया जाता है, तो उसे आइसोलेटेड फुटिंग कहते हैं।

उपयोग: यह वहां इस्तेमाल होती है जहां मिट्टी मजबूत हो और कॉलम के बीच की दूरी अच्छी-खासी हो।

आकार: यह चौकोर (Square), आयताकार (Rectangular) या ढलान वाली (Sloped/Trapezoidal) हो सकती है।

ख. कंबाइंड फुटिंग (Combined Footing)

जब दो या दो से अधिक कॉलम एक-दूसरे के बहुत पास होते हैं, तो उनकी अलग-अलग फुटिंग बनाना संभव नहीं होता क्योंकि वे आपस में ओवरलैप (Overlap) करने लगती हैं। ऐसी स्थिति में दोनों कॉलम के लिए एक ही बड़ी फुटिंग बनाई जाती है, जिसे कंबाइंड फुटिंग कहते हैं।

उपयोग: अक्सर जमीन की सीमा (Property Line) के पास वाले कॉलम के लिए इसका उपयोग होता है।

ग. स्ट्रिप फुटिंग (Strip Footing / Wall Footing)

यह एक लंबी और निरंतर (Continuous) चलने वाली फुटिंग होती है। इसका उपयोग पुराने जमाने के लोड-बेयरिंग स्ट्रक्चर (बिना कॉलम वाले घर) में दीवारों के नीचे किया जाता था।

घ. राफ्ट या मैट फाउंडेशन (Raft or Mat Foundation)

जब जमीन की मिट्टी बहुत कमजोर, रेतीली या दलदली हो, तो पूरे प्लॉट के एरिया में एक ही बड़ी कंक्रीट की आरसीसी (RCC) स्लैब ढाल दी जाती है। इसके ऊपर सभी कॉलम खड़े किए जाते हैं।

उपयोग: बहुमंजिला इमारतों (High-rise Buildings) या बेसमेंट वाले घरों में।

3. स्टेप-बाय-स्टेप फुटिंग निर्माण प्रक्रिया (Step-by-Step Construction Process of Footing)

एक मजबूत फुटिंग बनाने के लिए साइट पर काम शुरू होने से लेकर कंक्रीट डालने तक एक तय प्रक्रिया का पालन करना अनिवार्य है।

स्टेप 1: लेआउट और मार्किंग (Layout and Marking)

सबसे पहले आर्किटेक्ट या इंजीनियर के नक्शे (Center Line Plan) के अनुसार जमीन पर चूना डालकर मार्किंग की जाती है कि कौन सा कॉलम और फुटिंग कहाँ आएगी। इसमें जरा सी भी चूक पूरे घर का एलाइनमेंट बिगाड़ सकती है।

स्टेप 2: खुदाई का काम (Excavation)

मार्किंग के बाद मिट्टी की खुदाई की जाती है। आम तौर पर 2 से 3 मंजिल के घर के लिए कम से कम 4 से 5 फीट गहरी खुदाई होनी चाहिए, जब तक कि नीचे की सख्त और मजबूत मिट्टी न मिल जाए। खुदाई का साइज फुटिंग के साइज से कम से कम 6 इंच ज्यादा होना चाहिए ताकि शटरिंग लगाने में आसानी हो।

स्टेप 3: पीसीसी (PCC – Plain Cement Concrete)

खुदाई के बाद जमीन को अच्छी तरह से दुरमुट (Ramming) से कूटकर समतल किया जाता है। इसके बाद उसके ऊपर 3 से 4 इंच मोटी PCC की परत बिछाई जाती है।क्यों जरूरी है PCC? यह लोहे के जाल और कंक्रीट को जमीन की कीचड़, नमी और केमिकल से बचाती है।

स्टेप 4: शटरिंग लगाना (Formwork/Shuttering)

फुटिंग को सही आकार देने के लिए चारों तरफ लकड़ी के पट्टे या लोहे की प्लेट्स (Shuttering) लगाई जाती हैं। ध्यान रहे कि शटरिंग मजबूत हो और कंक्रीट डालते समय हिले नहीं।

स्टेप 5: लोहे का जाल बिछाना (Steel Reinforcement/Mesh)

पीसीसी के ऊपर लोहे का जाल (Mesh) बिछाया जाता है। सामान्यतः रेसिडेंशियल बिल्डिंग के लिए कम से कम 10mm या 12mm व्यास (Diameter) का सरिया इस्तेमाल करना चाहिए। जाल के बीच की दूरी (Spacing) 6 इंच (150mm) से ज्यादा नहीं होनी चाहिए।

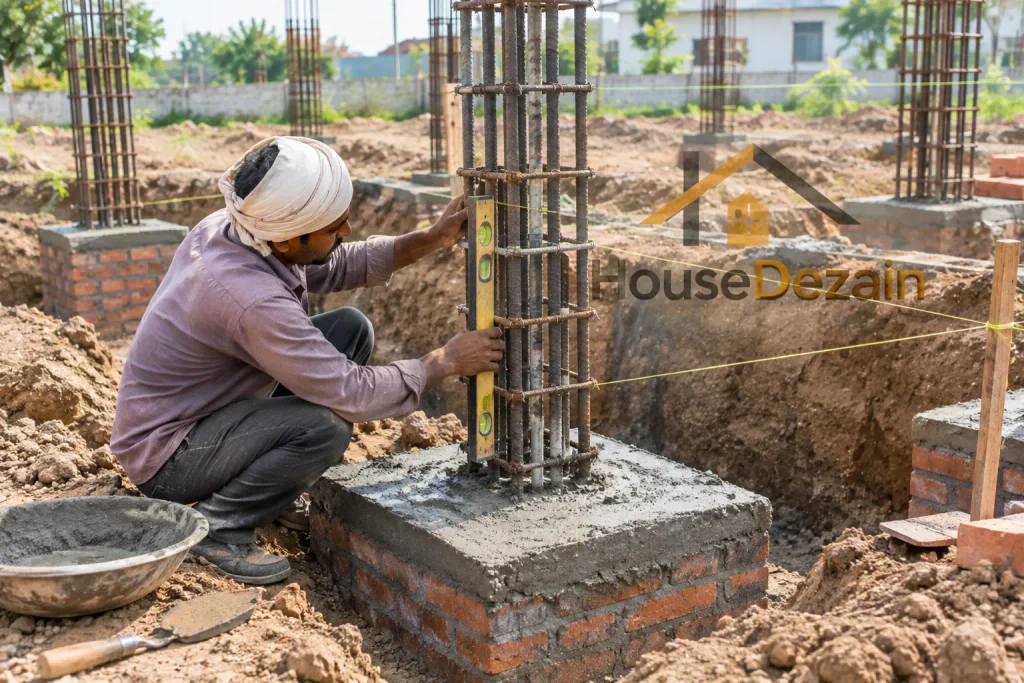

स्टेप 6: कॉलम को खड़ा करना (Placing the Column Reinforcement)

लोहे के जाल के ठीक बीचों-बीच कॉलम के सरिए के ढांचे को खड़ा किया जाता है। कॉलम के नीचे के सरिए को एल-शेप (L-Shape) में कम से कम 1 फीट (300mm) मोड़ा जाता है, जिसे ‘लेग’ (Leg) कहते हैं। यह लेग फुटिंग के जाल पर रेस्ट करता है और इसे तार से अच्छी तरह बांधा जाता है।

स्टेप 7: कंक्रीट डालना (Concrete Pouring/Casting)

अब सबसे महत्वपूर्ण काम आता है — मसाला डालना। फुटिंग के लिए हमेशा M20 ग्रेड (1 भाग सीमेंट : 1.5 भाग रेत : 3 भाग गिट्टी) का कंक्रीट मिक्स इस्तेमाल करना चाहिए। कंक्रीट डालते समय वाइब्रेटर (Vibrator) का इस्तेमाल जरूर करें ताकि कंक्रीट के अंदर कोई हवा या खोखली जगह (Honeycombing) न बचे।

4. फुटिंग के काम में अक्सर होने वाली 5 बड़ी गलतियां (Top 5 Mistakes to Avoid)

अधिकतर मकान मालिक ठेकेदार के भरोसे काम छोड़ देते हैं, जिससे अनजाने में कुछ ऐसी गलतियां हो जाती हैं जो बाद में पूरे मकान को कमजोर कर देती हैं। आपको इन गलतियों से बचना चाहिए:

गलती 1: कवर ब्लॉक का इस्तेमाल न करना (No Cover Blocks)लोहे के जाल को कभी भी सीधे पीसीसी के ऊपर नहीं रखना चाहिए। जाल और पीसीसी के बीच कम से कम 50mm (2 इंच) का गैप होना चाहिए, जिसके लिए ‘कवर ब्लॉक’ (Cover Blocks) का इस्तेमाल किया जाता है। अगर कवर ब्लॉक नहीं लगाएंगे, तो सरिया जमीन की नमी सोख लेगा और उसमें जंग लग जाएगी।

गलती 2: कम गहराई पर फुटिंग डालना (Shallow Depth)पैसे और समय बचाने के चक्कर में कई ठेकेदार केवल 2 या 3 फीट की खुदाई करके ही फुटिंग डाल देते हैं। ऊपरी मिट्टी मौसम के साथ फैलती और सिकुड़ती है, जिससे नींव हिल सकती है। हमेशा कम से कम 4-5 फीट नीचे जाकर ही फुटिंग शुरू करें।

गलती 3: कॉलम के पैर (L-Bend) न मोड़नाकॉलम के सरिए के निचले हिस्से को ‘L’ शेप में मोड़ना बेहद जरूरी है। कई बार कारीगर सीधे सरिए को जाल पर रख देते हैं। बिना ‘L’ मोड़ के कॉलम और फुटिंग के बीच मजबूत पकड़ (Bond) नहीं बनती।

गलती 4: पानी का गलत अनुपात (Wrong Water-Cement Ratio)कंक्रीट के मसाले को आसान और जल्दी डालने के लिए मजदूर उसमें बहुत ज्यादा पानी मिला देते हैं। कंक्रीट जितना ज्यादा गीला और पतला होगा, उसकी ताकत उतनी ही आधी हो जाएगी। मसाला हमेशा गाढ़ा (Semi-solid) होना चाहिए।

गलती 5: तराई (Curing) न करनाकंक्रीट डालने के बाद उसे अपनी पूरी मजबूती हासिल करने के लिए पानी की जरूरत होती है। फुटिंग कास्ट होने के अगले दिन से कम से कम 7 से 10 दिनों तक उसपर पानी का छिड़काव या जूट की बोरियां गीली करके रखना अनिवार्य है।

5. फुटिंग के लिए सही मटेरियल का चुनाव कैसे करें?

(Material Selection Guide)फुटिंग घर का वह हिस्सा है जिसे आप बनने के बाद कभी दोबारा देख या ठीक नहीं कर सकते। इसलिए मटेरियल की क्वालिटी से कोई समझौता न करें।

मटेरियल (Material)सही ग्रेड / प्रकार (Right Specification)

सीमेंट (Cement): फुटिंग के लिए PSC (Portland Slag Cement) या PPC (Portland Pozzolana Cement) सबसे बेस्ट है क्योंकि यह पानी और जमीन के रसायनों से कंक्रीट को बचाता है।

सरिया (Steel): column footing rebar हमेशा ब्रांडेड कंपनी का Fe 500D या Fe 550D TMT सरिया इस्तेमाल करें। जंग लगा हुआ पुराना सरिया बिल्कुल न लें।

रेत (Sand): सिल्ट (मिट्टी) रहित नदी की साफ रेत या अच्छी क्वालिटी की क्रश सैंड (M-Sand) का उपयोग करें।

गिट्टी (Aggregate): हमेशा 20mm और 10mm साइज की एंगुलर (कोणीय) गिट्टी का मिक्स इस्तेमाल करें। गोल पत्थर या चूना पत्थर का इस्तेमाल न करें।

6. निष्कर्ष (Conclusion)

मजबूत और सुरक्षित घर की नींव हमेशा एक सही तरीके से डिजाइन और कास्ट की गई कॉलम फुटिंग (Footing) पर टिकी होती है। फुटिंग के काम में की गई एक छोटी सी लापरवाही भविष्य में पूरे मकान के ढहने या उसमें बड़ी दरारें आने का कारण बन सकती है।

इसलिए, जब भी आपके घर की फुटिंग का काम चल रहा हो, तो खुद साइट पर मौजूद रहें या किसी योग्य सिविल इंजीनियर की देखरेख में ही काम करवाएं। याद रखें, नींव पर खर्च किया गया एक-एक रुपया आपके परिवार के सुरक्षित भविष्य की गारंटी है।
